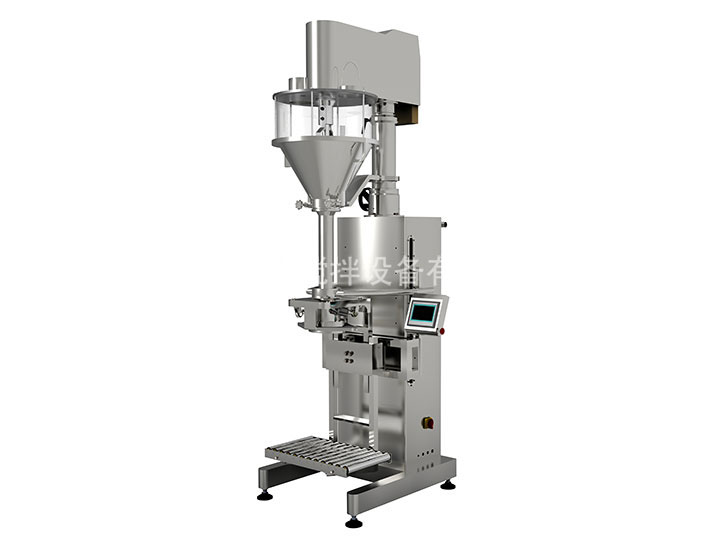

XY-TC-D2型稱重式螺桿充填包裝機

1.簡要說明
該機主要針對容易揚塵的超細粉末及高精度的包裝要求而開發設計，根據裝在容器下面的重量傳感器給出的信號完成雙速充填、計量及升降等工作，適用于包裝添加劑、碳粉、滅火器干粉、其它超細粉末、及有高精度包裝要求的粉末等。

2.主要特征
容器托盤下裝有重量傳感器，根據預先設定的重量進行快速和慢速充填，保證高包裝精度。
伺服馬達帶動托盤升降，升降速度可任意設定，充填時基本上無粉塵揚出污染環境。
伺服馬達及伺服驅動控制螺桿，性能穩定、精度高。
PLC控制、觸摸屏人機界面顯示，操作簡便。
全不銹鋼結構；組合式料箱，清洗方便。
充填頭配有手輪調整高度，輕松實現多種規格包裝。
固定式螺桿安裝結構，充填時不會影響物料性質。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同時容器下降 → 重量達到預量值 → 慢速充填 → 重量達到目標值 → 人工取出容器。
氣動夾袋裝置和托罐裝置可供選擇，只需選擇不同裝置，即可滿足罐裝和袋裝要求。
3.主要參數

包裝重量	10kg - 30kg
包裝精度	≤±0.1-0.2%
包裝速度	1 - 3次/分鐘
電源	3P AC208 - 415V 50/60Hz
整機功率	6KW
整機重量	700kg

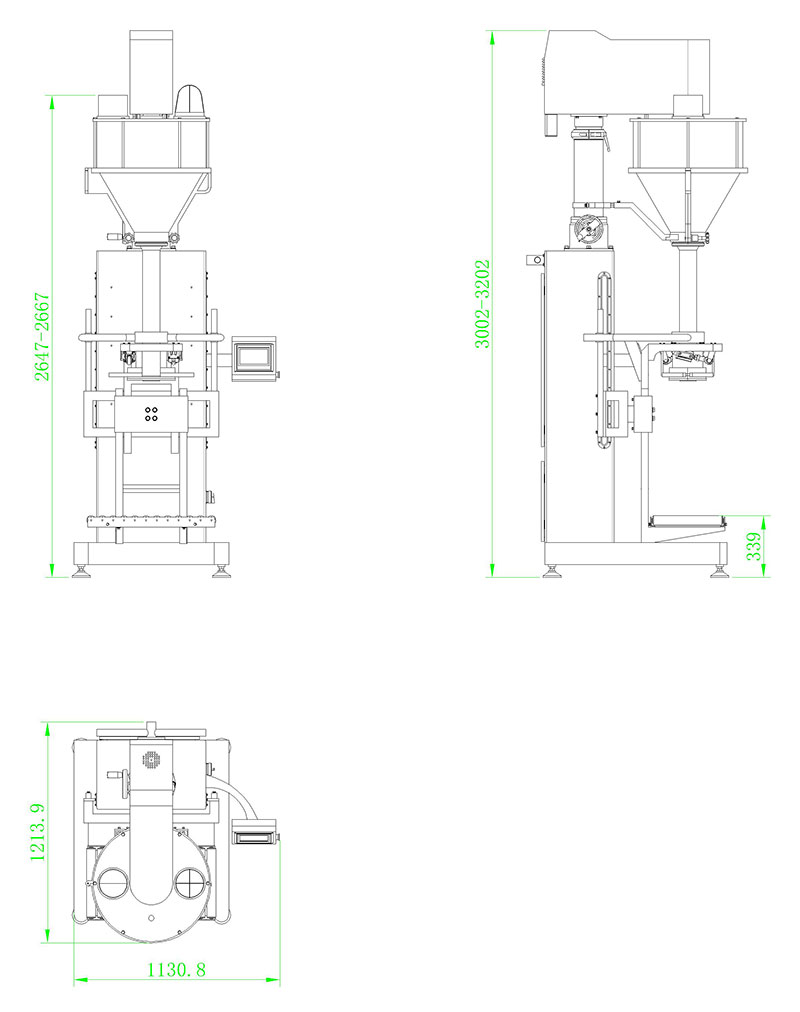

整機體積	1135×980×3200mm
料箱容積	80 L

4.配置清單

序號	名稱	型號規格	產地品牌
1	不銹鋼	SUS304	中國
2	PLC		德國西門子
3	觸摸屏		德國西門子
4	充填伺服馬達	3KW	松下
5	充填伺服驅動器	3KW	松下
6	攪拌減速電機	1.5KW	臺州清華紫光
7	電磁閥		臺灣新恭
8	氣缸	MA50X50	臺灣亞德克
9	升降伺服馬達	1.5KW	松下
10	升降伺服驅動器	1.5KW	松下
11	升降減速器	RV50/7.5	上海賽尼
12	電源開關	HZ5BGS	溫州長信
13	斷路器		施耐德
14	急停開關		施耐德
15	濾波器	ZYH-EB-10A	北京中宇豪
16	交流接觸器	CJX2 1210	溫州正泰
17	熱繼電器	NR2-25	溫州正泰
18	直流繼電器	MY2NJ 24DC	日本歐姆龍
19	開關電源		常州誠聯
20	稱重傳感器	IL150	梅特勒-托利多
21	光電傳感器	BR100-DDT	韓國奧托尼克斯
22	料位傳感器	NL-2000	上海雅鴻
23	變頻器	VFD-015EL(1.5KW)380V	臺灣臺達

5.隨機附件清單

序號	名稱	型號	單位	數量	備注
1	呆扳手		支	2	工具
2	活動扳手		支	1	工具
3	內六角扳手		套	1	工具
4	十字螺絲刀		把	2	工具
5	一字螺絲刀		把	2	工具
6	腳踏開關		只	1	附件
7	插座		只	1	附件
8	加壓盤		只	1	附件
9	砝碼	10KG	個	1	附件
10	螺旋		套	1	附件
11	使用說明書		份	1	文件
