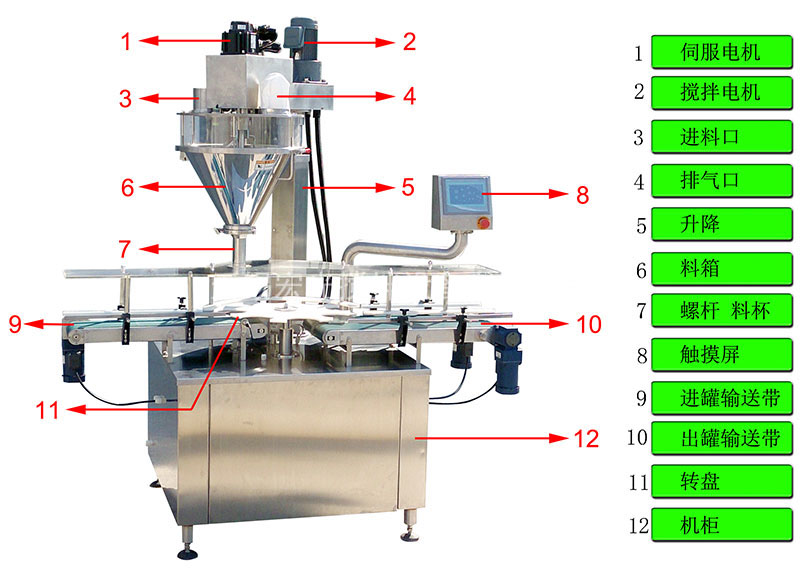

XY-QZ-23型自動罐裝包裝機
1.簡要說明
該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。
該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。
2.主要特征
全不銹鋼結構；水平開啟式料箱，清洗方便。
伺服馬達及伺服驅動控制螺桿； 伺服控制轉盤工作，性能穩定。
PLC、觸摸屏及稱重模塊控制。
配有位置合理的高度調節手輪，方便調整機頭高度。
氣動托罐裝置，保證充填時物料不灑出容器外。
重量選別裝置，保證流水線上每個產品都合格，省去后道工序中的分選機。
各種產品調整參數配方可儲存，備后使用，不超過儲存10個配方。
替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。
3.主要參數
5.隨機附件清單
6.外觀尺寸圖
全不銹鋼結構；水平開啟式料箱，清洗方便。
伺服馬達及伺服驅動控制螺桿； 伺服控制轉盤工作，性能穩定。
PLC、觸摸屏及稱重模塊控制。
配有位置合理的高度調節手輪，方便調整機頭高度。
氣動托罐裝置，保證充填時物料不灑出容器外。
重量選別裝置，保證流水線上每個產品都合格，省去后道工序中的分選機。
各種產品調整參數配方可儲存，備后使用，不超過儲存10個配方。
替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。
3.主要參數
| 容器尺寸 | φ30-130mmφ30-155mm （加大型），H50-260mm |
| 罐裝重量 | 10 – 5000g |
| 罐裝精度 | ≤ 500g，≤±1%；>500g，≤±0.5% |
| 罐裝速度 | 20 - 40 bottles/min |
| 電源 | 3P AC208-415V 50/60Hz |
| 壓縮空氣 | 6 kg/cm2 0.05m3/min |
| 整機功率 | 2.5Kw |
| 整機重量 | 350kg |
| 整機體積 | 1800×1100×2100mm |
| 料箱容積 | 50L |
4.配置清單
| 序號 | 名稱 | 型號規格 | 產地品牌 |
| 1 | 不銹鋼 | SUS304 | 中國 |
| 2 | PLC | 德國西門子 | |
| 3 | 觸摸屏/HMI | 德國西門子 | |
| 4 | 充填伺服馬達 | 1KW | 松下伺服電機 |
| 5 | 充填伺服驅動器 | 1KW | 松下伺服驅動 |
| 6 | 轉盤伺服馬達 | 750W | 松下伺服電機 |
| 7 | 轉盤伺服驅動器 | 750W | 松下伺服驅動 |
| 8 | 攪拌減速電機 | 400W | 臺灣宇鑫 |
| 9 | 電磁閥 | 臺灣亞德克 | |
| 10 | 氣缸 | SDA40X15 | 臺灣亞德克 |
| 11 | 過濾調壓器 | AFR-2000 | 臺灣亞德克 |
| 12 | 小功率電機 | 120W 1300rpm Model: 90YS120GY38 | 臺灣JSCC |
| 13 | 減速機 | Ratio:1：36，Model:90GK（F）36RC | 臺灣JSCC |
| 14 | 電源開關 | HZ5BGS | 溫州長信 |
| 15 | 斷路器 | 施耐德 | |
| 16 | 急停開關 | 施耐德 | |
| 17 | 濾波器 | ZYH-EB-10A | 北京中宇豪 |
| 18 | 交流接觸器 | CJX2 1210 | 溫州正泰 |
| 19 | 熱繼電器 | NR2-25 | 溫州正泰 |
| 20 | 直流繼電器 | MY2NJ 24DC | 日本歐姆龍 |
| 21 | 開關電源 | 常州誠聯 | |
| 22 | AD稱重模塊 | 高速模塊 | |
| 23 | 稱重傳感器 | 5KG | 梅特勒托利多 |
| 24 | 光電傳感器 | BR100-DDT | 韓國奧托尼克斯 |
| 25 | 料位傳感器 | CR30-15DN | 韓國奧托尼克斯 |
| 序號 | 名稱 | 型號 | 單位 | 數量 | 備注 |
| 1 | 呆扳手 | 支 | 2 | 工具 | |
| 2 | 活動扳手 | 支 | 2 | 工具 | |
| 3 | 內六角扳手 | 套 | 1 | 工具 | |
| 4 | 十字螺絲刀 | 把 | 2 | 工具 | |
| 5 | 一字螺絲刀 | 把 | 2 | 工具 | |
| 6 | 插座 | 只 | 1 | 附件 | |
| 7 | 加壓盤 | 只 | 1 | 附件 | |
| 8 | 砝碼 | 1000G | 個 | 1 | 附件 |
| 9 | 螺旋 | 套 | 1 | 附件 | |
| 10 | 使用說明書 | 份 | 1 | 文件 |
